Enrutamiento Estatico

-

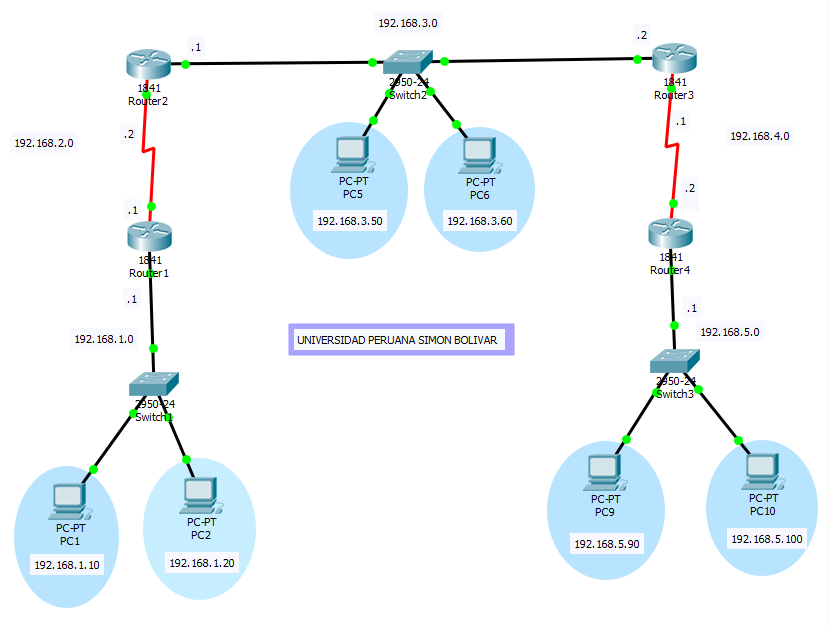

En el siguiente ejemplo utilizaremos esta topología :



Router 1                                                                         Router 2

Fa0/0             192.168.1.1   255.255.255.0              Fa0/0             192.168.3.1   255.255.255.0
Se0/0/0         192.168.2.1   255.255.255.0              Se0/0/0         192.168.2.2   255.255.255.0

Router 3                                                                        Router 4

Fa0/0             192.168.3.2   255.255.255.0             Fa0/0             192.168.5.1   255.255.255.0
Se0/0/0         192.168.4.1   255.255.255.0             Se0/0/0         192.168.4.2   255.255.255.0

Empezaremos configurando las direcciones IP en cada router para ello usaremos el comando IP ADDRESS para asignar direcciones IP a las interfaces de red.
ROUTER 1

Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 2

Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
ROUTER 3

Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.3.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.4.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
ROUTER 4

Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.5.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.4.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Ahora continuaremos asignándole direcciones IP a cada PC en este ejemplo serán IPs estáticas. Adicionalmente le agregaremos la mascara y el gateway a cada una.

Dispositivo     Dirección IP          Mascara           Gateway
   PC1             192.168.1.10    255.255.255.0     192.168.1.1
   PC2             192.168.1.20    255.255.255.0     192.168.1.1
   PC5             192.168.3.50    255.255.255.0     192.168.3.1
   PC6             192.168.3.60    255.255.255.0     192.168.3.1
   PC9             192.168.5.90    255.255.255.0     192.168.5.1
   PC10           192.168.5.100   255.255.255.0    192.168.5.1.



Por ultimo agregaremos la configuración de enrutamiento estático en cada router.

 Recuerden estar dentro de la configuración del terminal(conf t) y que se coloca las direcciones de red que no están conectadas directamente al router.

 ROUTER 1
Router#conf t
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2
Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.2.2
Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.2.2
ROUTER 2
Router#conf t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.3.2

ROUTER 3
Router#conf t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1
Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.4.2

 ROUTER 4
Router#conf t
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.4.1
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.4.1

Ahora solo verificamos que la configuración este bien para ello probaremos pasando paquetes de una PC a otra.





De este manera el ejemplo ha concluido si hay alguna duda pendiente por favor dejarla en los comentarios. Muchas gracias por leer.

PUEDES DESCARGAR EL ARCHIVO AQUÍ
