Protocolo EIGRP (Enhanced Interior Gateway Routing Protocol)

-

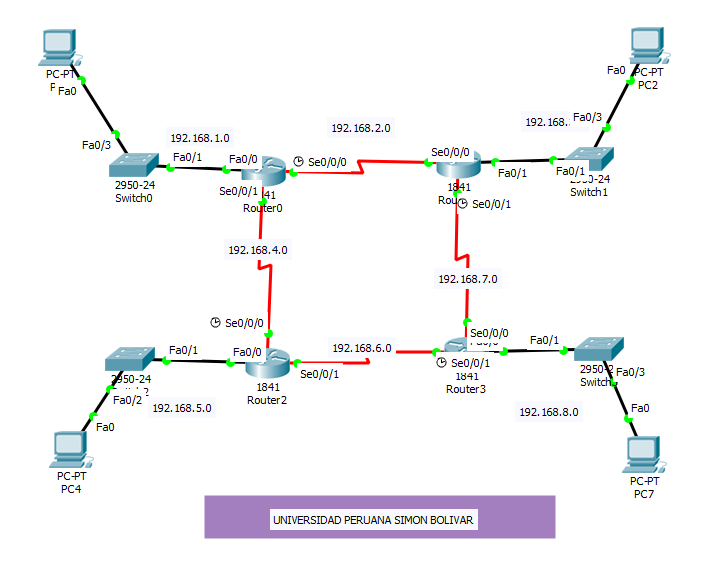

En el siguiente ejemplo utilizaremos esta topología :
Router 0                                                                        Router 1

Fa0/0             192.168.1.1   255.255.255.0              Fa0/1             192.168.3.1   255.255.255.0
Se0/0/0         192.168.2.1   255.255.255.0              Se0/0/0         192.168.2.2   255.255.255.0
Se0/0/1         192.168.4.1   255.255.255.0              Se0/0/1         192.168.7.1   255.255.255.0


Router 2                                                                        Router 3

Fa0/0             192.168.5.1   255.255.255.0             Fa0/0             192.168.8.1   255.255.255.0
Se0/0/0         192.168.4.2   255.255.255.0             Se0/0/0         192.168.7.2   255.255.255.0
Se0/0/1         192.168.6.1   255.255.255.0             Se0/0/1         192.168.6.2   255.255.255.0

Empezaremos configurando las direcciones IP en cada router para ello usaremos el comando IP ADDRESS para asignar direcciones IP a las interfaces de red.

ROUTER 0
Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/1*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.4.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 1
Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/1*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.7.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 2
Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.5.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.4.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/1*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.6.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

ROUTER 3
Router>en
Router#conf t
*****************Ingresamos a la interfaz Fa0/0*********************************
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.8.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/0*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.7.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
****************Ingresamos a la interfaz Se0/0/1*********************************
Router(config)#int se0/0/0
Router(config-if)#ip add 192.168.6.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

Ahora continuaremos asignándole direcciones IP a cada PC en este ejemplo serán IPs estáticas. Adicionalmente le agregaremos la mascara y el gateway a cada una.

Dispositivo     Dirección IP          Mascara           Gateway
   PC0            192.168.1.10    255.255.255.0    192.168.1.1
   PC3            192.168.3.10    255.255.255.0    192.168.3.1
   PC4            192.168.5.10    255.255.255.0    192.168.5.1
   PC6            192.168.8.10    255.255.255.0    192.168.8.1
Por ultimo agregaremos la configuración EIGRP en cada router.

 ROUTER 0
Router(config)#router eigrp 1
Router(config-router)#network 192.168.1.0 0.0.0.255
Router(config-router)#network 192.168.2.0 0.0.0.255

Router(config-router)#network 192.168.4.0 0.0.0.255

ROUTER 1
Router(config)#router eigrp 1
Router(config-router)#network 192.168.2.0 0.0.0.255
Router(config-router)#network 192.168.3.0 0.0.0.255
Router(config-router)#network 192.168.7.0 0.0.0.255

ROUTER 2
Router(config)#router eigrp 1
Router(config-router)#network 192.168.4.0 0.0.0.255
Router(config-router)#network 192.168.5.0 0.0.0.255
Router(config-router)#network 192.168.6.0 0.0.0.255

 ROUTER 3
Router(config)#router eigrp 1
Router(config-router)#network 192.168.6.0 0.0.0.255
Router(config-router)#network 192.168.7.0 0.0.0.255
Router(config-router)#network 192.168.8.0 0.0.0.255

Ahora solo verificamos que la configuración este bien para ello probaremos pasando paquetes de una PC a otra.


De este manera el ejemplo ha concluido si hay alguna duda pendiente por favor dejarla en los comentarios. Muchas gracias por leer.



PUEDES DESCARGAR EL ARCHIVO AQUÍ
